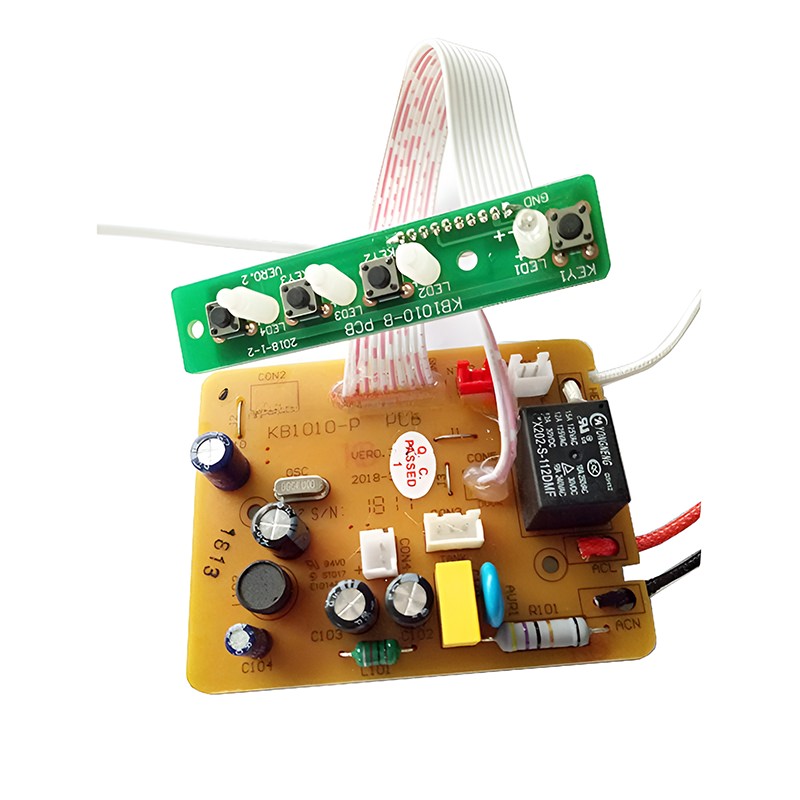

Kávovar na kapsle PCBA

SUNSAM je přední výrobce a dodavatel PCBA z Číny, který nabízí kvalitní tovární produkty na skladě, přizpůsobená řešení, vzorky zdarma a služby velkoobchodních cenových nabídek.

Podniky, které hledají nebo vytvářejí své vlastní tyto díly, budou chtít lepší PCBA kávovaru na kapsle. Není to jen implementátor funkce; je to také základ pro to, aby produkty vynikly a byly spolehlivé. Takže zajistí, aby bylo vše v pořádku a hotovo, od toho, jak tvrdá voda pumpuje, přes to, jak teplou chcete mít teplo, až po zjišťování, které tobolky vypít pokaždé úplně stejně.

Core Control: Přesná cesta od stisknutí tlačítka k vaření

Hlavní povinností běžného kávovaru na kapsle PCBA je řádný výkon logiky vaření. Uživatel stiskne tlačítko a mikrokontrolér na PCBA spustí opatrný tanec akcí:

Iniciace a ohřev: Hlavní řídicí čip vysílá příkazy k zapnutí topného tělesa, což je obvykle druh okamžitého kotle nebo tepelného bloku, a neustále sleduje zpětnou vazbu od teplotních čidel. Zajišťuje, že se voda velmi rychle dostane na dokonalou extrakční teplotu – obvykle kolem 90 °C – 96 °C.

Řízení přívodu vody a tlaku: PCBA pohání mikro vodní čerpadlo, přemísťuje vodu z nádrže do topného modulu. Systém vytváří stabilní extrakční tlak uvnitř kávové kapsle řízením výkonu pumpy nebo rychlosti, která se často pohybuje mezi 9 - 19 bary. To je důležité pro extrakci kávové esence.

Proces a zpětná vazba: celý proces: PCBA hledá křivky průtoku vody, teplotní křivky a tlakové křivky, aby zjistil, zda odpovídají křivce extrakce. Pokročilé modely, které mají schopnost rozpoznávat kapsle, by také zpracovávaly signály z těchto rozpoznávacích modulů, jako je RFID nebo čtečka čárových kódů, aby se automaticky spárovaly s dokonalým nastavením vaření.

Technická hloubka

Návrh přizpůsobeného PCBA kávovaru na kapsle, který spolehlivě funguje po dlouhou dobu v oblastech s vysokou teplotou a vysokou vlhkostí, vyžaduje úplné inženýrské schopnosti. Při návrhu SUNSAM je věnována pozornost následujícím bodům:

Tepelné řízení a mechanická integrace: Kávovary mají malý vnitřní prostor a zdroje tepla. PCBA Layout by mělo nejprve umístit komponenty citlivé na teplo, jako jsou MCU a kondenzátory, a v případě potřeby lze použít tepelné cesty nebo materiály odolné vůči vysokým teplotám. Umístění konektoru a rozhraní by také mělo odpovídat mechanickému tělu zařízení a vodní cestě, aby bylo možné zařízení snadno sestavit během výroby.
Výběr komponentů a životnost: Pro části obvodu přímo pohánějící vysoce výkonné zátěže, jako jsou vodní čerpadla a topná tělesa, komponenty s velkou rezervou kapacity (MOSFET atd.), se volí relé. Všechny součásti musí splňovat teplotní rozsah průmyslové třídy, aby vydržely tepelné namáhání opakovaného zahřívání a chlazení stroje.
Integrita signálu a odolnost proti šumu: Čerpadla, relé atd. vytvářejí během přepínání EMI. PCBA Design využívá přiměřenou výkonovou segmentaci, zemnící umístění výkonových komponentů, feritové korálky a oddělovací kondenzátory lze umístit na stranu napájecího zdroje, aby se zajistilo, že neovlivněný nízkonapěťový řídicí signál se nespustí omylem.
Design for Manufacturability (DFM): Již od raných fází návrhu bere SUNSAM v úvahu, zda je výroba ve velkém měřítku proveditelná. Součástí je také optimalizace návrhu podložky pro SMT, správné uspořádání testovacího bodu pro FCT a naprogramování čipu na desce, aby se zlepšila výtěžnost a efektivita výroby.
Funkční evoluce: Rozšíření do chytrých a personalizovaných funkcí
Trh se mění a základní funkce vaření piva již neuspokojuje všechny potřeby. Moderní Capsule Coffee Machine PCBA se stává platformou pro další funkce s přidanou hodnotou:
Rozšíření pro více nápojů: Další okruhy pro vzduchová čerpadla, řídicí ventily okruhu mléka a ovladače motoru jsou integrovány do stejné PCBA, aby bylo možné vytvářet kávy na bázi mléka, jako jsou latte a cappuccino, což značně rozšiřuje sortiment.
Chytrá konektivita: Integrujte moduly Wi-Fi nebo Bluetooth, abyste umožnili PCBA připojit kávovar k internetu věcí (IoT). Uživatelé mohou také spouštět vaření na dálku prostřednictvím svých chytrých telefonů, přizpůsobit si svůj osobní chuťový profil nebo být upozorněni na nedostatek vody nebo prázdnou kapsli.
Nízkoenergetický a energeticky účinný design: V domácím nastavení lze PCBA přepnout do režimu spánku s nízkou spotřebou, který ponechá aktivní pouze základní funkce, když se nepoužívá, a v případě potřeby se rychle probudí, čímž se vyrovná uživatelský zážitek a spotřeba energie.

Proč byste si pro vývoj PCBA měli vybrat SUNSAM?

Najdete dodavatele pro svůj kávovar na kapsle, jako byste měli vývojového partnera uprostřed toho, co vyrábíte. SUNSAM poskytuje více než jen montáž PCB, můžeme vám poskytnout plnou podporu návrhu od konceptu až po sériovou výrobu.
Rychle převést z požadavků na prototyp: Jsme dobří v úzké komunikaci s klientem, transformaci funkčních požadavků klienta do technických požadavků a plánů návrhu obvodů a rychlé výrobě prototypů k testování.
Technická spolupráce v celém procesu: Jsme dobří v celém procesu, od schematického návrhu, rozložení PCB až po vývoj vestavěného softwaru a ladění celého stroje. Hladce spolupracujeme s vaším týmem mechanického návrhu a týmem softwarového uživatelského rozhraní při řešení problémů s integrací systému.
Design s ohledem na náklady a dodávky: Dbáme na to, abychom používali díly, které jsou běžné a snadno dostupné, takže vám můžeme pomoci zabránit tomu, aby váš produkt stál příliš mnoho, a zajistit, aby byl snadno dodán.
Každý šálek pohodlné a voňavé kapslové kávy za sebou má stabilní a přesné ovládání interního PCBA. spojení výkonové elektroniky a teorie řízení spolu s vestavěným softwarem nebo jednoduše mechatronikou. Chcete pracovat na něčem zcela novém nebo již máte řešení, které by se dalo zlepšit, ale nevíte, jak se dostat od své vize k fungujícímu modelu. Pokud ano, pak vlézt do postele s někým tak talentovaným a kreativním, jako je SUNSAM, bude stát za to.

Máte kávovar na kapsle a chcete se dozvědět více o PCBA, SUNSAM si s vámi rád popovídá.
