CT12350 Okamžitý elektrický ohřívač vody PCBA

CT12350 Okamžitý elektrický ohřívač vody PCBA

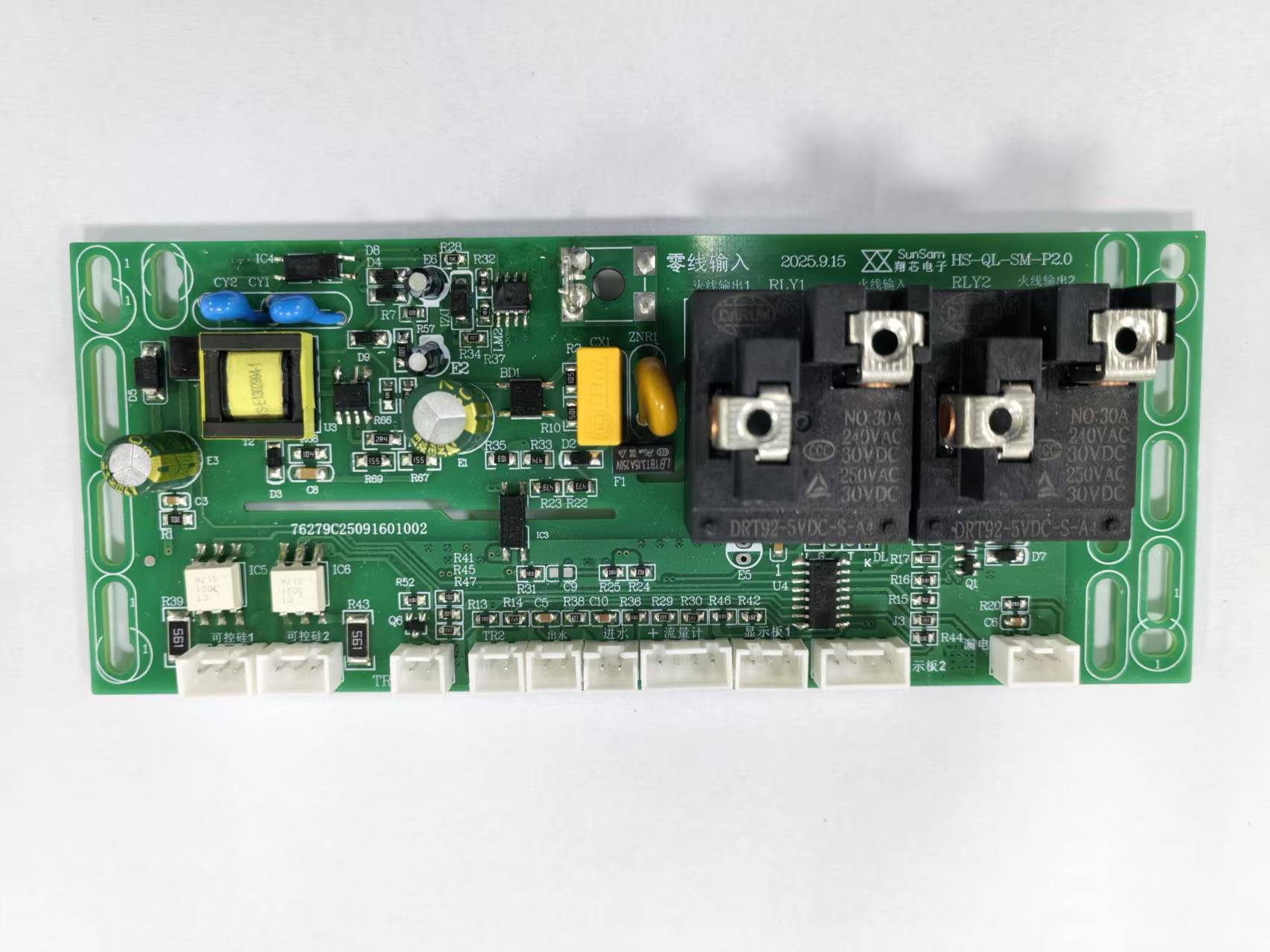

Okamžitý elektrický ohřívač vody PCBA CT12350 je integrované řídicí řešení vyvinuté pro systémy okamžitého ohřevu vody 220 V, 6 kW. Kombinuje stupňovité řízení ohřevu, detekci průtoku vody, regulaci teploty, ovládání LED displeje a více funkcí ochrany proti poruchám na jedné PCBA.

CT12350, navržený pro domácí okamžité elektrické ohřívače vody a přizpůsobené teplovodní spotřebiče, podporuje přizpůsobení hardwaru, firmwaru, displeje a rozhraní pro různé projekty OEM a ODM.

Řízení vytápění 6 kW se sedmi úrovněmi výkonu

Testovaná verze spínaného zdroje pracuje od AC 150–280 V při 50 Hz. Při jmenovitém napětí AC 220 V podporuje PCBA maximální topné zatížení 6 000 W a řídí tři skupiny topných výkonů.

K dispozici je sedm úrovní výkonu pro flexibilnější regulaci teploty:

- Úroveň 1: 1 400 W

- Úroveň 2: 2 200 W

- Úroveň 3: 2 400 W

- Úroveň 4: 3 600 W

- Úroveň 5: 3 800 W

- Úroveň 6: 4 600 W

- Úroveň 7: 6 000 W

Víceúrovňové provedení vytápění umožňuje regulátoru zvolit vhodný výkon podle provozního režimu, teploty vody a potřeby vytápění.

Inteligentní řízení konstantní teploty

Ovládací deska ohřívače vody CT12350 poskytuje nastavitelný teplotní rozsah 30–55 °C. Teplotní čidlo NTC 50 kΩ se používá pro detekci teploty a zpětnou vazbu řízení.

V režimu AI PCBA automaticky vybere vhodnou úroveň výkonu a cílovou teplotu podle teploty vstupní vody. Naprogramovaná nastavení teploty AI se pohybují od 39 °C do 45 °C za podmínek vstupní teploty zaznamenaných v protokolu o testu.

Pro pohodlné ovládání jsou k dispozici také tři teplotní režimy:

- Dětský režim: 38°C

- Režim pro dospělé: 42 °C

- Režim Senior: 45°C

Regulátor podporuje automatickou kalibraci a paměť parametrů konstantní teploty. Na základě zaznamenaných testů vzorků při vstupní teplotě 25 °C a průtoku 1,5 l/min a 3 l/min, naměřená výstupní teplota zůstala v rozmezí přibližně ±2 °C na testovaných nastavených hodnotách.

Aktivace průtoku vody a pohotovostní ovládání

PCBA spustí proces řízení ohřevu, když detekovaný průtok vody dosáhne přibližně 1,5 l/min. Ohřev se zastaví, když průtok klesne na přibližně 1,3 l/min.

Pokud není detekován žádný průtok vody, ovladač přejde přibližně po dvou sekundách do pohotovostního režimu. Displej lze znovu aktivovat stisknutím tlačítka nebo obnovením průtoku vody. Tato řídicí logika pomáhá koordinovat provoz vytápění se skutečnou potřebou vody.

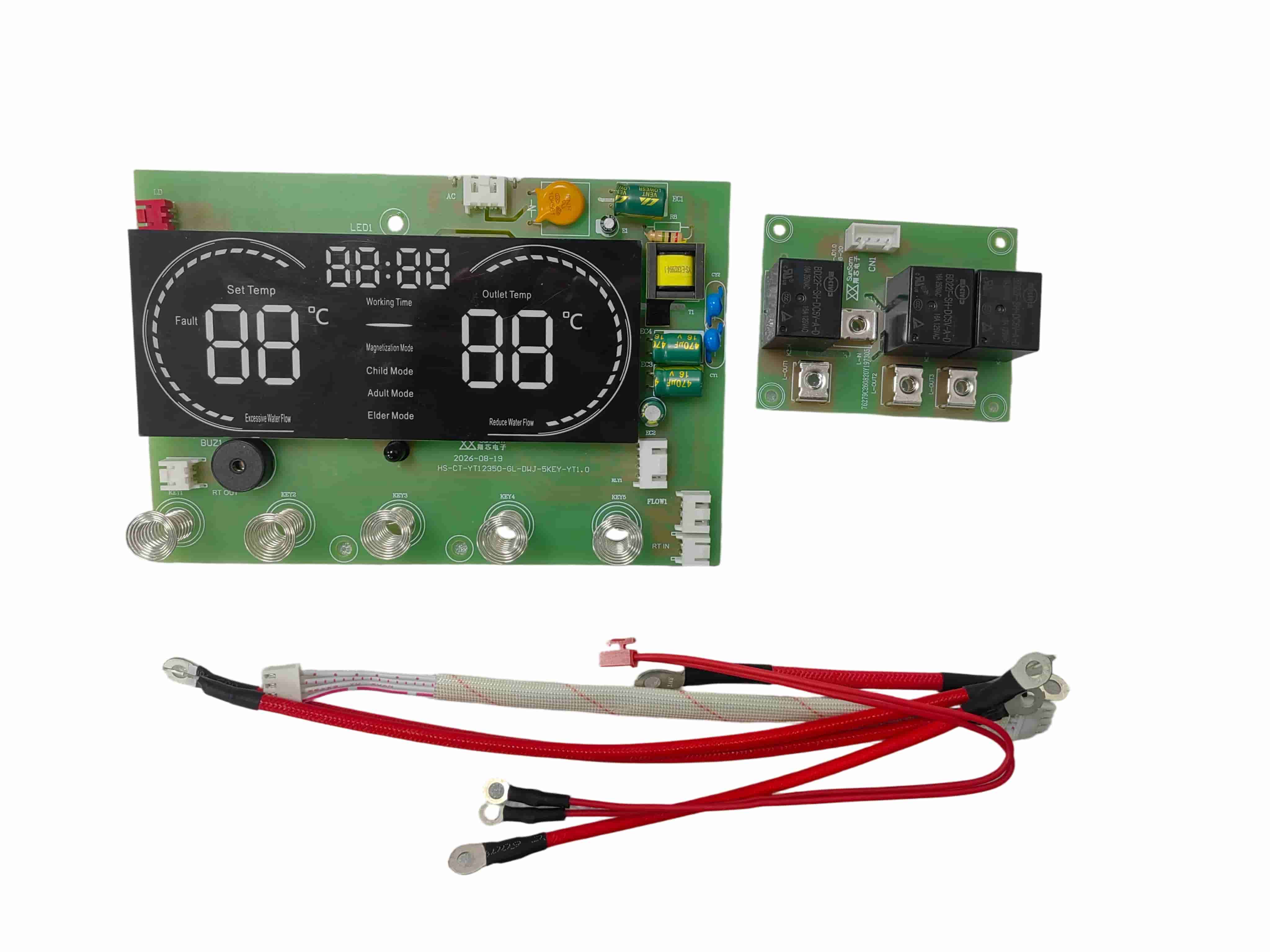

Dotykové ovládání a LED displej

Okamžitý elektrický ohřívač vody CT12350 PCBA poskytuje pět hlavních ovládacích tlačítek:

- Moc

- Zvýšení teploty nebo výkonu

- Snížení teploty nebo výkonu

- AI

- Volba režimu

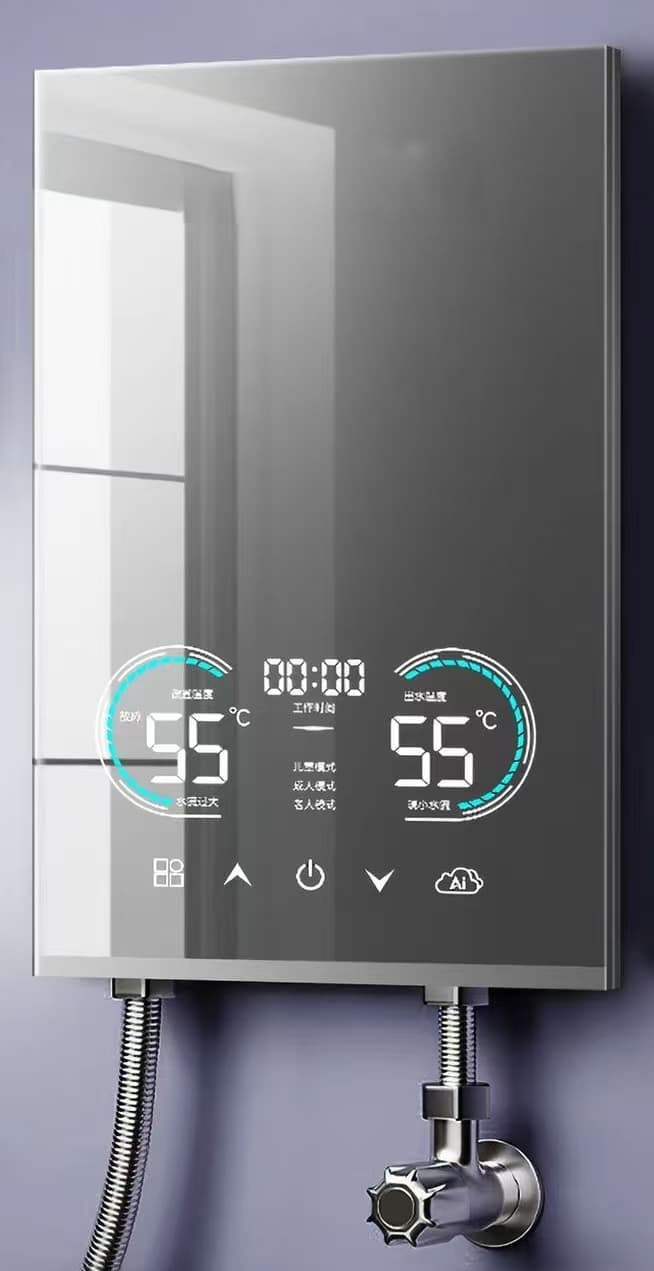

Dotykové ovládací rozhraní může fungovat prostřednictvím přisazeného 4 mm skleněného panelu nebo 2 mm plastového panelu, což umožňuje výrobci spotřebiče vyvinout různé designy předního panelu.

LED displej může zobrazovat:

- Teplota výstupní vody

- Nastavte teplotu

- Provozní doba

- Stav topení

- Stav zapnutí

- Zvolený provozní režim

- Chybové kódy

Ikony na displeji a rozvržení rozhraní lze upravit podle vzhledu produktu a požadavků zákazníka.

Více funkcí ochrany proti poruchám

CT12350 obsahuje několik funkcí ovládání a diagnostiky poruch pro aplikace s okamžitým elektrickým ohřívačem vody.

Když výstupní teplota dosáhne 63°C, regulátor automaticky sníží topný výkon o jeden výkonový stupeň. Pokud teplota dosáhne nebo překročí 65°C, aktivuje se alarm přehřátí E4 a topení se zastaví. Normální provoz může pokračovat, jakmile teplota klesne pod 55 °C.

Ovladač také podporuje:

- Alarm poruchy E1 a odpojení topení

- Ochrana před přerušeným okruhem nebo zkratem čidla výstupní teploty E2

- Automatická obnova po odstranění poruchy snímače teploty

- Zobrazení chybového kódu pro snadnější kontrolu a údržbu

Výkon konečné ochrany závisí na celkovém návrhu zařízení, senzorech, kabeláži, topném systému a dalších bezpečnostních komponentech.

Hlavní technické specifikace

| Parametr | Specifikace |

|---|---|

| Model produktu | CT12350 |

| Typ produktu | Okamžitý elektrický ohřívač vody PCBA |

| Design řídicí desky | Izolovaná integrovaná řídicí deska |

| Provozní napětí | AC 150–280 V, 50 Hz |

| Jmenovité napětí | AC 220 V |

| Maximální topné zatížení | 6 000 W |

| Výstupy regulace vytápění | 3 skupiny |

| Úrovně výkonu | 7 úrovní |

| Rozsah nastavení teploty | 30–55 °C |

| Aktivační průtok | 1,5 l/min |

| Vypínací průtok | 1,3 l/min |

| Snímač teploty | 50 kΩ NTC při 25 °C |

| Přednastavené režimy | Dítě 38°C, dospělý 42°C, senior 45°C |

| Kompatibilita dotykového panelu | 4 mm skleněný nebo 2 mm plastový panel |

| Provozní teplota | −15°C až 65°C |

| Provozní vlhkost | 10%–95% RH |

Ukázkové testování a ověřování výkonu

Během ověření vzorku pracovala verze spínaného zdroje nepřetržitě osm hodin při AC 280 V bez abnormálního výkonu. Systém také pracoval osm hodin v testovacím prostředí 65 °C a 90% relativní vlhkosti.

Tyto výsledky se vztahují k testovanému vzorku a specifikovaným testovacím podmínkám. Konečné elektrické, environmentální a bezpečnostní specifikace by měly být znovu ověřeny poté, co je PCBA integrována do kompletního ohřívače vody zákazníka.

OEM a ODM PCBA přizpůsobení

CT12350 lze použít jako referenční řídicí platformu pro přizpůsobené projekty okamžitého elektrického ohřívače vody. Dostupné inženýrské a výrobní služby zahrnují:

- Návrh hardwaru PCBA

- Vývoj vestavěného firmwaru

- Přizpůsobení logiky řízení vytápění

- Přizpůsobení displeje a dotykového rozhraní

- Přizpůsobení konektoru a kabelového svazku

- Přizpůsobení snímače teploty a průtoku

- Sourcing komponent

- Montáž SMT a DIP

- Funkční testování

- Prototypová a sériová výroba

Pro vyhodnocení projektu mohou zákazníci poskytnout požadované provozní napětí, topný výkon, rozměry produktu, design displeje, specifikace snímačů, schéma zapojení a cílové bezpečnostní normy.

Aplikace

Ovládací platforma CT12350 je vhodná pro:

- Elektrické průtokové ohřívače vody pro domácnost

- Okamžité elektrické ohřívače vody do sprch

- Kompaktní nástěnné ohřívače vody

- Koupelnové a kuchyňské teplovodní spotřebiče

- Zakázkové OEM a ODM systémy ohřevu vody

Pokud vyvíjíte 220 V průtokový ohřívač vody a požadujete přizpůsobitelný 6 kW řídicí PCBA, kontaktujte SunSam s specifikacemi vašeho produktu, výkresy nebo stávajícími vzorky. Náš technický tým může vyhodnotit požadavky na ovládání a připravit vhodný návrh vývoje a výroby PCBA.
